  • 首頁>>產品中心>>特種變壓器MSVC型高壓動態無功補償裝置
    MSVC型高壓動態無功補償裝置
    分享到:

    MSVC型高壓動態無功補償裝置

      【額定容量】:50-2500kva 【額定電壓】:35kv
      【聯結組別編號】:Dyn11,Yyno
    產品價格 ??
    產品用途

    (1) 安裝地點:戶內/戶外。
    (2) 海撥高度:2000m及以下(≥2000m采用高原型)。
    (3) 環境氣溫:-25℃~+45℃。
    (4) 月平均最大相對濕度:90%(25℃時)

    全國24小時銷售熱線:13263317831

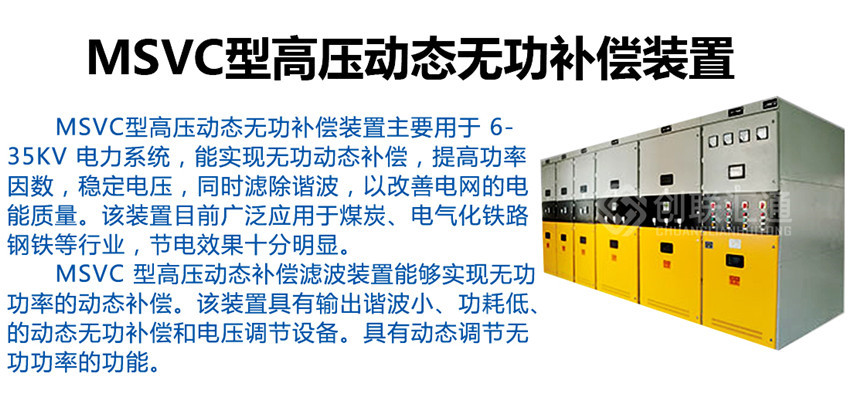

    MSVC型高壓動態無功補償裝置產品介紹
    MSVC型高壓動態無功補償裝置產品使用條件
       產品用途:MSVC型動態補償(濾波)裝置主要用于6-35KV電力系統,能實現無功動態補償,提高功率因數,穩定電壓,同時濾除諧波,以改善電網的電能質量。該裝置目前廣泛應用于煤炭、電氣化鐵路、鋼鐵等行業,節電效果十分明顯

    概述:
      MSVC型高壓動態補償濾波裝置由補償(濾波)支路與磁控電抗器(MCR)支路組成,能夠實現無功功率的動態補償。該裝置具有輸出諧波小、功耗低、免維護、結構簡單、可靠性高﹑價格低廉﹑占地面積小等顯著優點,是理想的動態無功補償和電壓調節設備。其中補償(濾波)支路主要由電容器、電抗器、放電線圈和保護元件等組成,具有提供容性無功補償和濾波的功能;磁控電抗器(MCR)支路由磁控電抗器、晶閘管、MCR控制器等組成,具有動態調節無功功率的功能。

    工作原理:
      通過MCR控制器對系統的無功功率進行采用,通過自動控制晶閘管的導通角,改變鐵心的磁飽和度,實現輸出容量的連續可調,其內部為全靜態結構,無運動部件,工作可靠性高。

    型號說明:

       MSVC-W-6-()
       M:磁控式
       SVC:靜止型動態補償裝置
       W:無功補償(L:濾波)
       6:電壓等級
       ():容量

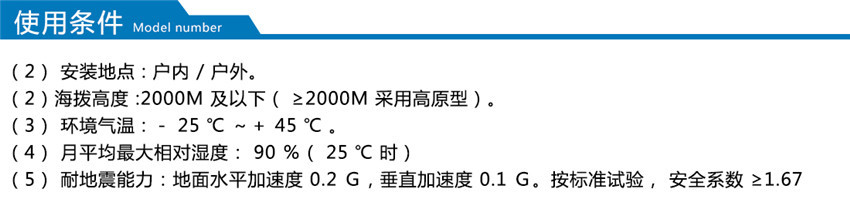

    使用環境條件

      (1) 安裝地點:戶內/戶外。
      (2) 海撥高度:2000m及以下(≥2000m采用高原型)。
      (3) 環境氣溫:-25℃~+45℃。
      (4) 月平均最大相對濕度:90%(25℃時)
      (5) 耐地震能力:地面水平加速度0.2g,垂直加速度0.1g。按標準試驗, 安全系數≥1.67。

     電氣要求
      (1) 主要技術參數:系統額定電壓:6kV(10kV),最高電壓:6.6 kV(11kV),額定頻率50Hz,短路電流:31.5kA有效值。
      (2) 絕緣水平:
       ①高壓端絕緣耐壓
       a、全波沖擊耐壓(1.2/50μs):60 kV (峰值)
       b、工頻lmin耐壓:32 kV(有效值)
       ②二次繞組之間及繞組對地的工頻耐壓(lmin):3 kV(有效值)
      (3) 外絕緣相對地最小有效爬電距離:瓷絕緣≥216mm 合成絕緣≥240mm

    主要特點
      1、磁控電抗器不需要外接直流勵磁電源,完全由電抗器的內部繞組來實現自動控制
      2、通過控制可控硅的控制角進行自動控制,可實現連續可調,并且從最小容量到最大容量的過渡時間很短,因此可以真正實現柔性補償。
      3、控制元件為低壓晶閘管,其端電壓僅為系統電壓的1%~2%,無需傳并聯,運行時不需要承受高電壓、大電流,安全可靠,發熱量很小,自然冷卻即可,無需輔助冷卻設備。
      4、可控硅動作,整流控制產生的諧波不流入外交流系統。
      5、即使可控硅或二極管損壞,磁控電抗器也僅相當于一臺空載變壓器,不影響系統其他裝置的運行。
      6. 經濟優勢明顯:后期免維護;磁控電抗器結構簡單,占地面積小,基礎投資大大壓縮;MSVC自身有功損耗低。

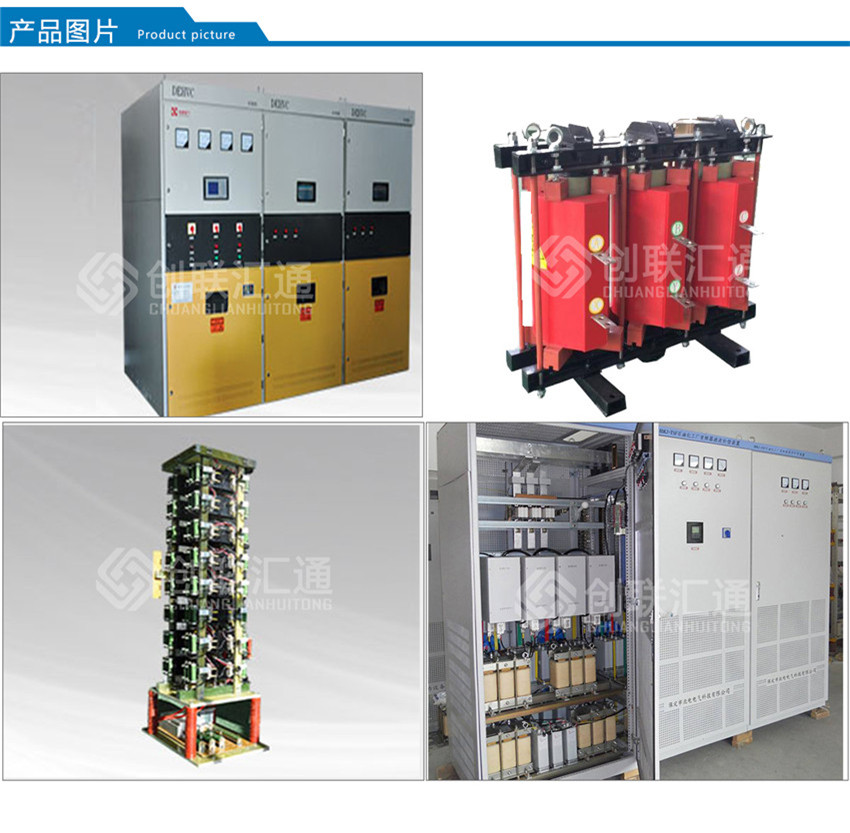

    產品圖片

    MSVC型高壓動態無功補償裝置產品圖片

    產品參數

    項目名稱

    參    數

    電壓(kV)

    6

    10

    27.5

    35

    66

    110

    220

    MCR額定容量(M)

    6至100

    晶閘管冷卻方式

    自然冷卻,超過50MVar風冷

    晶閘管型式

    電觸發(ETT)或光控(LTT)

    觸發方式

     光電觸發或光觸發

    控制系統

    全數字DSP控制系統

    控制方式

    無功功率或電壓或功率因數

    調節范圍

    -100%至+100%

    調節方式

    共/分相

    響應時間

    <40ms

    使用壽命

    大于25年

    損耗

    <1.0%

    以上信息僅供參考,產品規格和參數等信息隨設計圖紙變更等因素而調整,恕不另行通知,請即時咨詢獲取。

    企業保障

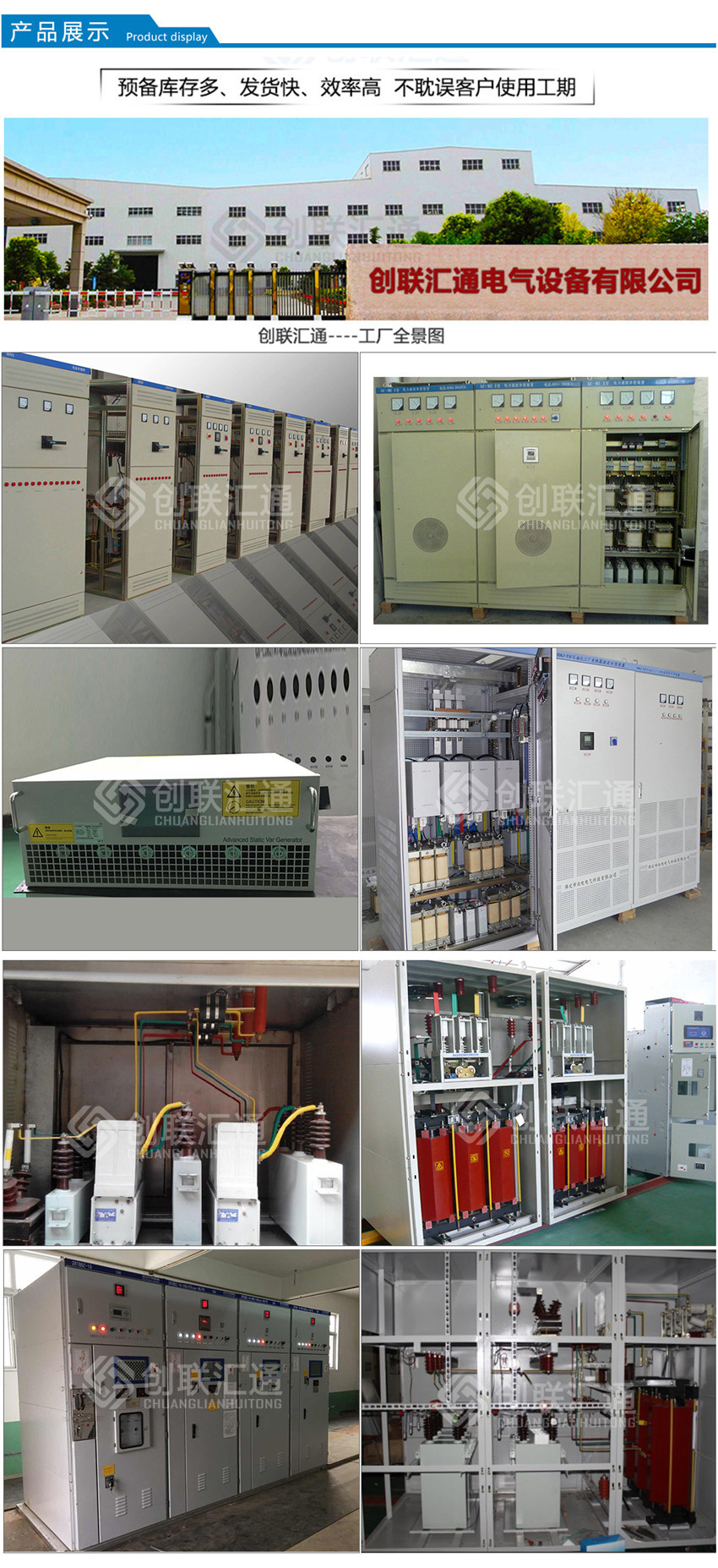

    MSVC型高壓動態無功補償裝置產品展示

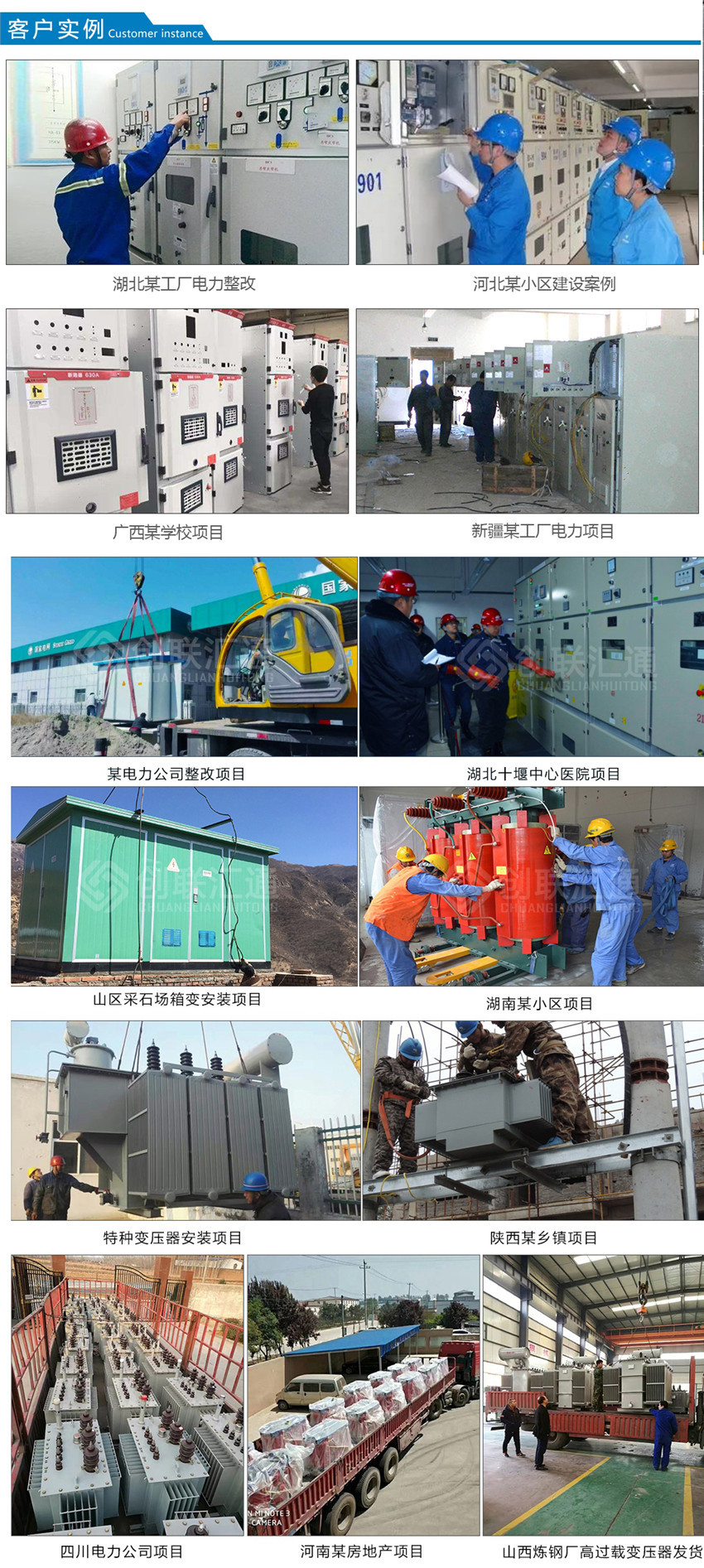

    MSVC型高壓動態無功補償裝置客戶實例

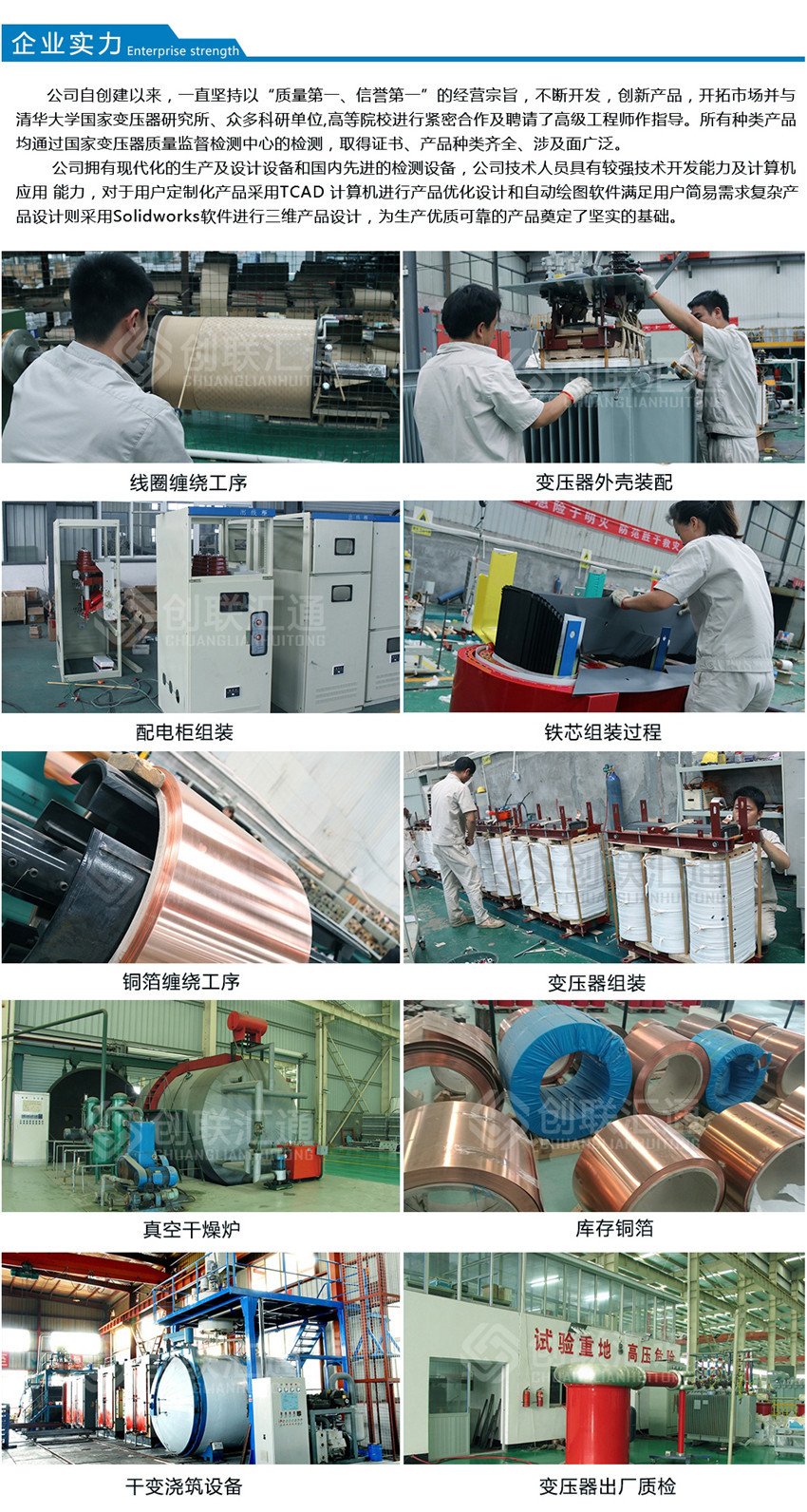

    MSVC型高壓動態無功補償裝置企業實力
