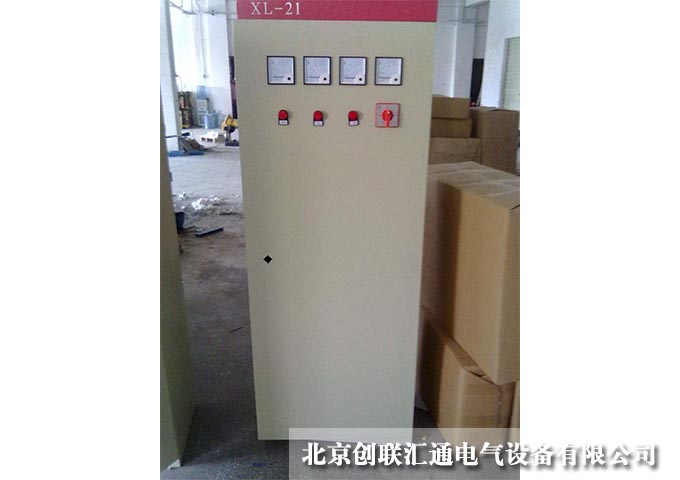

XL21動力配電柜

概述：

        XL-21行動力柜，可廣泛用于交流50Hz、額定工作電壓為380V（660V）、額定工作電流至630A作為冶金、礦山、石油、化工、電力、建材、機械加工、交通運輸、賓館、飯店等三相四線電力系統的動力配電和明配電用,對線路的過載,短路及漏電提供保護,并對電路進行正常轉換,該產品系戶內封閉裝置,其外殼防護等級為IP40.產品符合GB7251.1及IEC60493-1等標準

結構說明
        XL-21型動力柜系封閉防塵式，外殼用冷軋鋼板彎制而成，可以作為切換電源之用，動力柜前面裝有一只電壓表，指示匯流排母線的電壓，動力柜前面有門，門打開后，柜內部設備敞露，便于檢修維護。XL-21型動力配電柜均采用新型電器組件，具有結構緊湊，檢修方便，線路方案可以靈活組保等特點，動力柜除裝有空氣斷路器和熔斷器作為短路保護外，還裝有接觸器和熱繼電器，柜前門可裝指示電表，操作按鈕和指示燈。柜上還可附設母線箱，適用于多臺并列安裝。母線箱用鋼板彎制而成封閉式，其高度為300毫米。

使用條件：

海拔<2000米，

溫度-15℃-+40℃，

24小時內平均溫度部超過+35℃，

在+20℃時，

相對濕度為90%。
