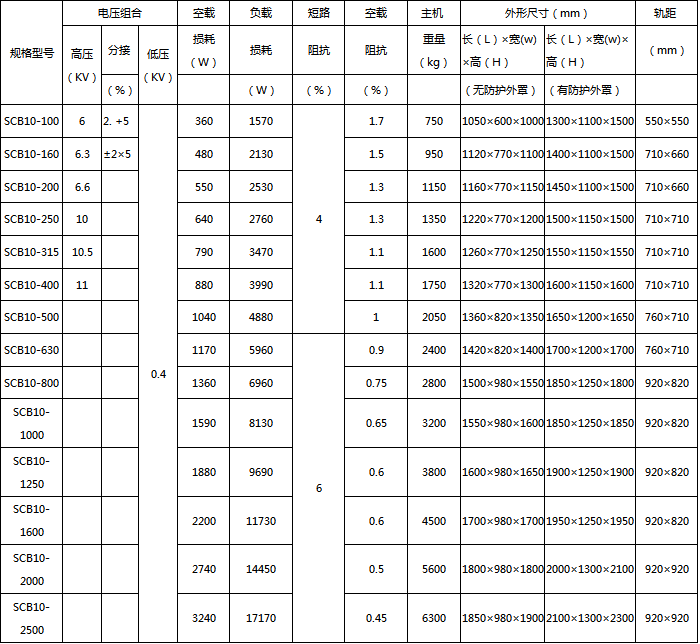

scb10干式變壓器形狀尺寸

　　scb10干式變壓器形狀尺寸

　　

　　干式變壓器分類

　　

　　按電壓品級分有：1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10KV,6KV等；

　　

　　按絕緣散熱介質分有：干式變壓器，油浸式變壓器；

　　

　　干式變壓器又分為：SCB環氧樹脂澆注干式變壓器和SGB10非包封H級絕緣干式變壓器。

　　

　　三相雙繞組銅線卷低消耗無勵磁調壓干式變壓器手藝參數

　　

　　序號 標準 單元 數據

　　

　　1 額定容量 KVA 1000 一臺 1250 一臺

　　

　　2 型號 SCB10

　　

　　3 制造廠、產地

　　

　　4 設想序號 -

　　

　　5 體系電壓 KV,rms 10

　　

　　6 電壓比 KV,rms 10±2×2.5%/0.4

　　

　　7 額定頻次 Hz 50

　　

　　8 絕緣程度 H級

　　

　　9 雷電打擊耐壓

　　

　　高壓側 KV,峰值 75

　　

　　高壓側 KV,峰值 -

　　

　　10 額定短時工頻耐壓

　　

　　高壓側 KV,峰值 35

　　

　　高壓側 KV,峰值 3

　　

　　11 阻抗電壓（額定電流下） % 6

　　

　　12 額定事情電流（AN） A,rms 57.7/1443 72.2/1804

　　

　　13 空載電流 % 0.9 0.8

　　

　　14 消耗

　　

　　空載消耗 W 1500 1750

　　

　　負載消耗（145℃） W 9300 10850

　　

　　總消耗 W 10800 12600

　　

　　15 冷卻體例 AF

　　

　　16 質料

　　

　　高壓線圈（材質，產地） NOMEX紙包銅線，上海楊行銅材或葫蘆島九九銅業

　　

　　高壓線圈（材質，產地） 銅箔，上海楊行銅材或葫蘆島九九銅業

　　

　　鐵芯（材質，產地） 武鋼30Q120或日本新日鐵30Z120

　　

　　絕緣質料（材質，產地） NOMEX絕緣線，美杜邦公司。

以上是創聯匯通電氣設備有限公司為大家總結關于干式變壓器的問題，了解更多的干式變壓器問題請關注本網站，您的支持使我們堅持不懈、持之以恒的動力！
