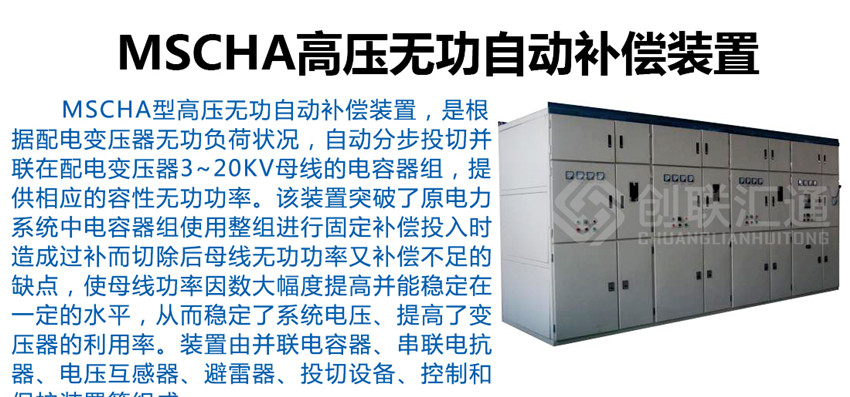

MSCHA型高壓無功自動補償裝置，是根據配電變壓器無功負荷狀況，自動分步投切并聯在配電變壓器3~20kV母線的電容器組，提供相應的容性無功功率。該裝置突破了原電力系統中電容器組使用整組進行固定補償投入時造成過補而切除后母線無功功率又補償不足的缺點，使母線功率因數大幅度提高并能穩定在一定的水平，從而穩定了系統電壓、提高了變壓器的利用率。裝置由并聯電容器、串聯電抗器、電壓互感器、避雷器、投切設備、控制和保護裝置等組成。

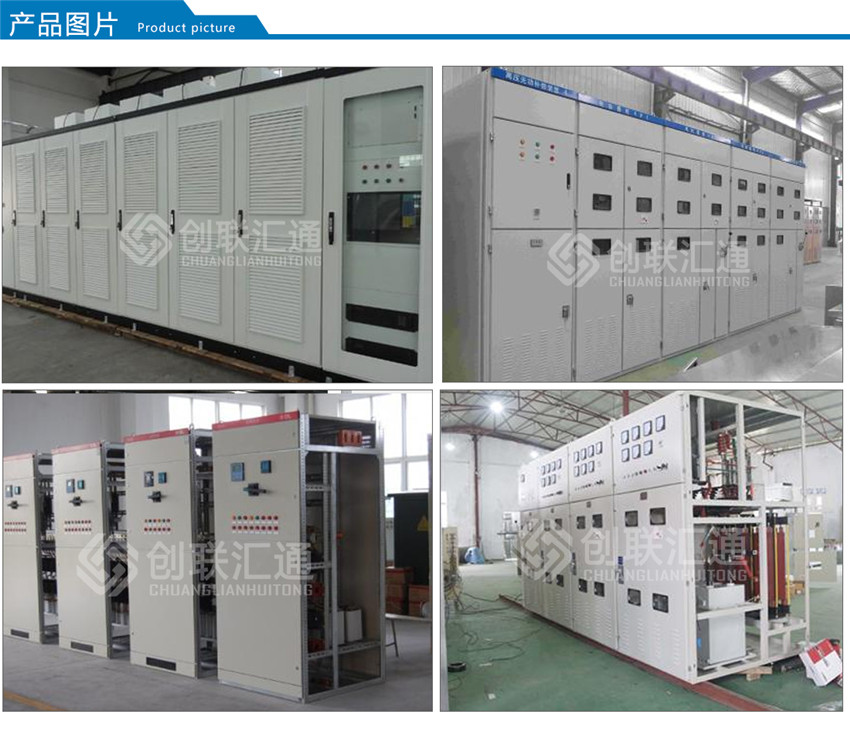

單元積木式設計，柜與柜之間用硬母排聯接，運行可靠，并且可擴展柜體數增加容量。
毎套裝置在各種工況都要進行諧振校驗，選擇單組容量時盡量避開諧振放大區，或選擇適當的電抗率，以避開諧振條件，確保裝置在各種工況下都能安全運行。
裝置采用先進的無功功率控制器，能實時在線監測系統的無功功率因數，實時跟蹤投切，還可根據用戶要求配備RS232/485 通訊接口，將整個裝置的運行數據上傳至監控系統。
除采用噴逐式熔斷器或內熔絲作為單臺電容器的過流保護外，還設有零序電壓保護。
|

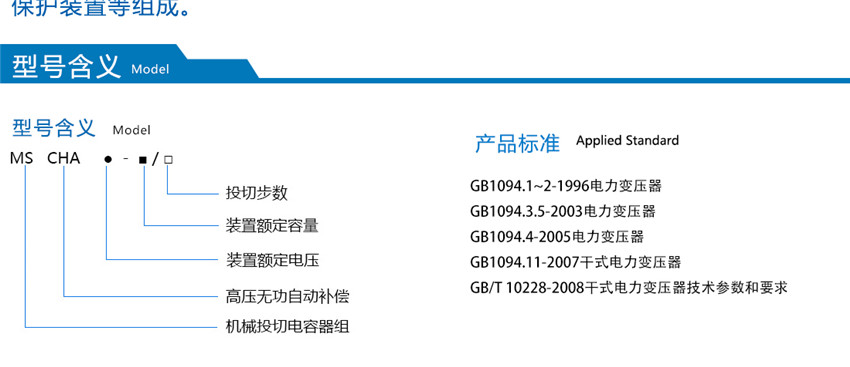

裝置型號 |
額定容量（kvar） |
額定電流 |
每步容量 |
柜體數量 |
柜體總尺寸 |
|
MSCHA6(10)- 500/3 |
500 |
43.7(26.2) |
100,150,250 |
3 |
3200x1500x2400 |
|
MSCHA6(10)-600/3 |
600 |
52.5(31.5) |
100,200,300 |
3 |
3200x1500x2400 |
|
MSCHA6(10)- 700/3 |
700 |
61.2(36.7) |
100,200,400 |
3 |
3200x1500x2400 |
|
MSCHA6(10)-800/3 |
800 |
70.0(42.0) |
100,250,450 |
3 |
3200x1500x2400 |
|
MSCHA6(10)-900/3 |
900 |
78.7(47.2) |
150,300,450 |
3 |
3200x1500x2400 |
|
MSCHA6(10)-1000/3 |
1000 |
87.5(52.5) |
200,300,500 |
3 |
3200x1500x2400 |
|
MSCHA6(10)-1100/4 |
1100 |
96.2(57.7) |
100,200,300,500 |
4 |
4200x1500x2400 |
|
MSCHA6(10)-1200/4 |
1200 |
105.0(63.0) |
200,200,300,500 |
4 |
4200x1500x2400 |
|
MSCHA6(10)-1300/4 |
1300 |
113.7(68.2) |
200,300,300,500 |
4 |
4200x1500x2400 |
|
MSCHA6(10)-1400/4 |
1400 |
122.5(73.5) |
200,300,400,500 |
4 |
4200x1500x2400 |
|
MSCHA6(10)-1500/4 |
1500 |
131.2(78.7) |
200,400,400,500 |
4 |
4200x1500x2400 |
|
MSCHA6(10)-1600/4 |
1600 |
140.0(84.0) |
300,400,400,500 |
4 |
4200x1500x2400 |
|
MSCHA6(10)-1800/4 |
1800 |
157.5(94.5) |
400,400,500,500 |
4 |
4200x1500x2400 |
