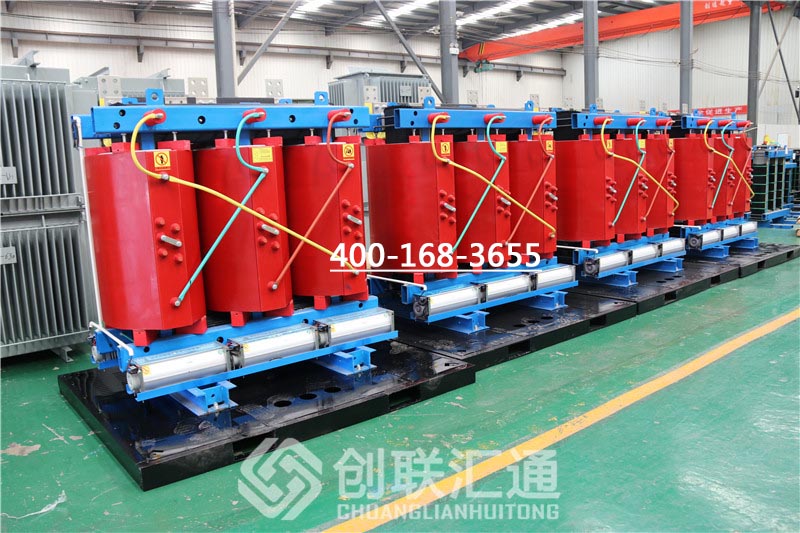

500kVA/10kV-0.4干式電力變壓器

安全、可靠、方便;低損耗、低局部放電、低噪音、散熱能力強;在強制風冷下150%額定負荷運行;防潮性能好，100%濕度下可正常工作;安全、阻燃、防火、無污染，可直接安裝在負載中心;免維護，安裝方便，綜合運行成本低。

基本參數

高電壓:10(10.5、11、6.6、6.3、6)kV
低電壓:0.4kV
額定容量:315kVA~2500kVA
連接組別:Dyn11或Yyn0
分接范圍:±2x2.5%

產品性能特點:

1.節能環保

環氧樹脂SCB12符合2020版新國標能效標準;SCB12符合新國標3級能效2020版;SCB14符合新國標2020版能效二級標準;SCB18符合2020年1級能效標準。

2.45度全斜階縫芯

鐵芯采用進口優質晶粒取向冷軋硅鋼片，高導電性，45度全斜臺階接縫，特殊方管拉板結構，芯柱用絕緣膠帶捆扎，表面涂有特殊樹脂防潮防銹，有效降低空載損耗。空載電流和鐵芯噪聲。

3.多層分段圓柱形高壓線圈

高壓繞組導體采用F級絕緣銅導體繞線，用長、短剪玻璃纖維氈加固，真空(1-3mbar)灌注環氧樹脂混合物。有效抑制局部放電的發生，局部放電量不超過5%。

4.縱向導氣管箔結構的低壓線圈

低壓線圈在自動繞線機上卷繞，采用優質箔導體，氬弧焊接，焊接精度高;采用預浸DMD作層間保溫，采用預浸玻璃纖維布作內外保溫，上下兩端用環氧樹脂密封，然后進入固化爐進行整體固化，具有良好的防潮性能;

5.堅固美觀的保護外殼

P20可以防止直徑大于12mm的固體進入，抵抗意外撞擊;:IP23除了IP20的功能外，還可以防止垂直線60度以內的水滴流入，適合室外安裝:可定制。

6.完善的溫度保護控制裝置

過熱保護裝置主要通過嵌入在低壓線圈中的PT熱敏電阻實現對變壓器的溫度檢測和控制。變壓器運行時，三相繞組溫度值巡回顯示:顯示最熱相繞組溫度值;溫升報警跳閘;聲光報警，風機啟動;風扇過載保護和電腦接口。
