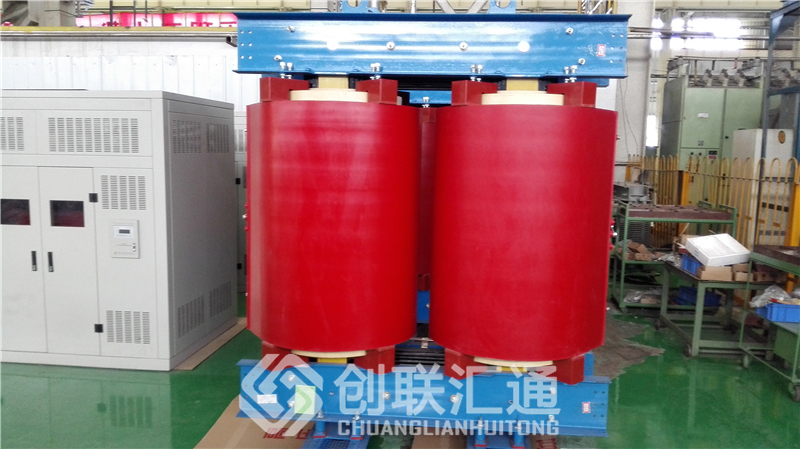

礦用干式變壓器設備

隔爆型礦用變壓器用于礦井中有爆炸危險的場所。這種變壓器多制成干式，主要結構特點是箱殼的全部接合面均按隔爆要求制作，能承受0.8兆帕的內部壓力。

礦用干式變壓器的容量通常有4千伏安和2.5千伏安兩種，專為電鉆、照明、信號等設備供電。

它的進出線是電纜通過出線套引出的。原邊的電壓有380伏、660伏兩種;副邊電壓一般為133伏。

容量在 100千伏安以上的隔爆型變壓器常與隔爆型開關箱組合成隔爆型成套移動變電所。

其輸出電壓有400伏，690伏和1200伏,以滿足礦井用電設備的需要。為了適應坑道運輸，要求變壓器結構高度要低。

這樣，鐵柱直徑可以偏大些,一般使用冷軋硅鋼片。100千伏安及以上者通常為H級絕緣。
