SCB和SC系列變壓器區別

SCB和SC系列都是三相樹脂澆注干式變壓器，二者間有如下區別：

一、線圈繞制

這是二者間區別最大的地方。SCB型產品低壓線圈采用銅箔繞制：

（1） 繞組結構：采用銅箔單層纏繞，層間材料用含有潛伏性固化劑的環氧樹脂及F級復合箔。銅箔就是厚度小于0.1mm的銅板，很薄的。
（2） 繞組材料：采用導電率極佳的無氧銅，含銅量99.99%。

SC型產品低壓線圈采用線繞：
（1） 繞組結構：圓筒式線圈
（2） 多根普通玻璃絲包扁銅線。

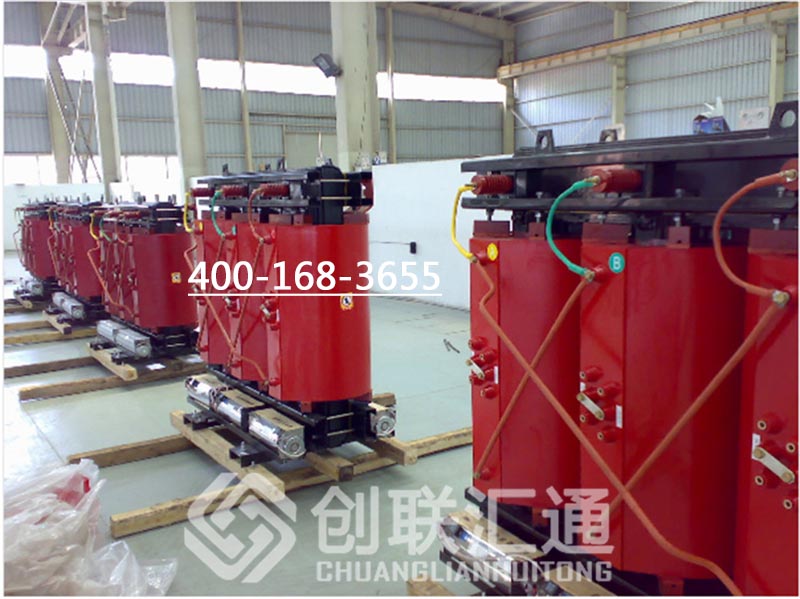

SC型產品采用圓筒式線繞結構

二、溫升

由于低壓繞組靠近鐵芯，散熱較困難，SCB型產品采用銅箔單層繞組結構，由于銅箔薄，易于散熱，可以方便的設置散熱面，加大通風量，從而保證線圈產生的熱量及時散發。而SC型產品采用圓筒式線繞結構，達到上述目的較為困難。SCB型變壓器箔繞結構要比線繞結構平均下降5—7K。這樣就可以提高變壓器的過負載能力和使用壽命。

三、負載損耗

由于SCB型產品低壓箔式結構采用無氧銅箔，含銅量高，雜質相當少，因而銅耗也很少。SC型采用扁銅線，就是一號電解銅含銅量為99.96%，本身消耗的銅損也比SCB型要多。

同電壓等級，同規格的變壓器，SCB型產品比SC型產品，由于集膚效應造成的，附加損耗平均降低5%。
四、絕緣性能

SCB型產品采用低壓箔式結構，低壓繞組內各層間的電壓梯度很低，SCB型產品與SC型產品相比具有更高的絕緣強度。由于其匝間電容較大，從而提高產品抗過電壓及雷電沖擊強度。
五、抗突發短路事故方面也有差異

SCB型產品低壓采用銅箔式結構，電抗高度即為繞組高度，與高壓線圈等同，從而在變壓器產生突發短路條件下，產生較小的軸向短路力。另外，由于整個繞組采用一張寬而薄的箔材，抗軸向拉斷能力較強。

SC型產品由于采用多根并繞，端部螺旋角極大，產生很強的端部漏磁場，在變壓器遭受突發短路狀態下，產生極大的短路力，如果結構方面沒有充分加強，則很容易造成軸向損壞。
SCB型變壓器采用銅箔，載流面積大，匝數少，容量大。SCB型變壓器過負載能力強，絕緣水平高。相對而言，SCB型變壓器體積小，重量輕。

SCB型變壓器一般 是特殊變壓器，如勵磁變，但現在普通變壓器也慢慢采用這種繞組結構，這是未來的發展方向。
