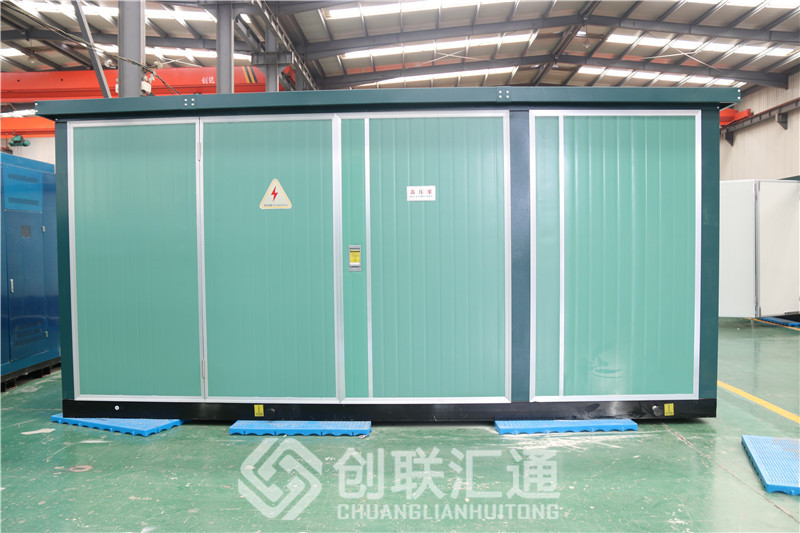

500千伏安箱式變電站

箱式變電站500kva適用于220V,額定頻率為50HZ的三相交流系統，容量配置在500KVA以下的住宅小區、商廈賓館、大型工地、高層建筑、工礦企業及臨時性的施工場所。適用于環網供電。也適用于反射式終端供電。

箱式變電站500kva特點：

具有結構緊湊、成套性強。運行安全可靠，維護方便，造型美觀等優點

具布體積小。占地面積小。可選擇性大。

現場安裝小，安裝調試周期短，以及隨負荷中心等特點。

一.正常使用條件 周圍空氣溫度不超過+40c(: ,低周圍空氣溫度-25~C 海拔刁;超過1000,米，若使用特殊訂購的變壓器和低元件，可達海拔300米。 垂直傾斜度不超過5′，無劇烈振動及無沖擊的場所。 空氣濕度不大于90%(+25oC) 無導電塵埃，無爆炸危險、無腐蝕金屬和電器元件的氣體場所 戶外風速不超過35m/s

二.產品設計特點 外殼參照外進技術并根據實際情況進行設計。具有牢固、隔熱通風、性能好、防塵、防小動物、防潮、外形美觀、維護方便等特點。

三.外殼材料有多種選擇。如：合金板、鋼板、復合板、不銹鋼板、非金屬材料(玻璃纖維水泥)等。 高壓側一般采用負荷開關，也可采用真空斷路器，并且有齊全的防誤操作功能。還可選配：XGN20-12L 環網柜，環網開關設備。變壓器可采用油浸式變壓器，全密封變壓器，也可采用干式變壓器。變電站保護性能完善，操作方便，高低壓計量可供選擇，可根據用戶要求配備門動無工率補償裝置。

四.箱體頂蓋設計為雙層結構，夾層間充滿泡沫塑料，具有良好的隔熱作用：高、低壓室在其內部設計有先立的頂板，變壓器室內設防凝露及門動溫控監視、加熱、降溫裝置。 箱體采用自然通風，也可加裝強迫設備。門板及側板對應百葉窗位置上裝有防塵裝置。
