干式變壓器的電能表如何合理選用

干式變壓器大家都見過吧,但是你知道干式變壓器的電能表如何合理選用嗎?

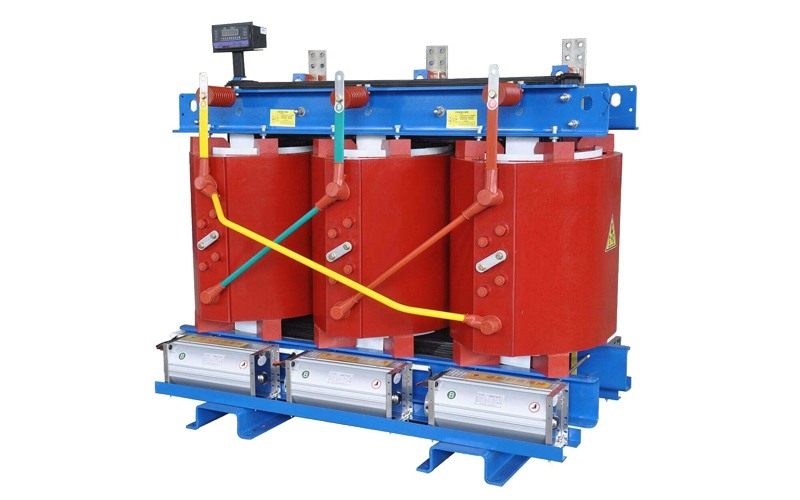

干式變壓器是變壓器中比較干燥的,它里面是用泡沫以及干燥劑進行混合使用的一種變壓器。較近幾年廣泛用在化工行業中,特別是用在干燥處,起到穩定電壓和電流的作用。

以前我們提到了干式變壓器就是一種用電器起到穩定電壓和電流的目的,然而在新型化的社會,干式變壓器也能進行測算電能,那么就要增加一個儀器,那就是電能表。然而干式變壓器的電能表優勢多種多樣,需要我們進行合理使用才可以。

干式變壓器電能表的合理選用新鬼城規定,對于Ⅵ類、V類計量裝置應選用準確級次2.0級的有功電能表。無功電能表用于Ⅵ類計量裝置時配3.0級,而對于第V類計量裝置沒有規定。許多資料(也包括老的電能計量規范)介紹或規定,電能表應工作在50%~100%標定電流范圍內,誤差才小。當它工作在30%輕載負荷以下,誤差變化很大,特別是工作在標定電流10%以下時,因電能表的補償裝置調整限制,不能夠保證其準確度,超出允許范圍的誤差更大。

所以,新頒規程提出“為提高低負荷計量的準確性,應選用過載4倍及以上的電能表”。目前,D86系列表屬此類型,其計量負荷范圍寬,正在廣泛推廣使用。在低壓供電線路中,老的規程規定負荷電流為80A及以下時,宜采用直接接入式電能表。

新規程做了修正,降為負荷電流為50A及一下宜采用直接接入式電能表,而且標明選配方法:“電能表的標定電流為正常運行負荷電流的30%左右。”例如,正常運行負荷電流為30A,按30%選擇它的標定電流就是9A,規范D86系列表就是選用10(40)A規格表。這樣,既保證了在輕負荷運行時不小于30%標定電流,業滿足了滿負荷運行時不超過它的較大電流。

這些都是干式變壓器的電能表的合理選用,需要我們共同進行維護和測量,用的時候還要注意相關的參數和技巧,做到安全使用才可以!
