  • 干式變壓器scb與SGB區別

    分享到:
    文章來源:北京創聯匯通電氣 ????? 發布時間: 2019-07-13 01:37:09
    導讀:1、 關于干式變壓器 干式變壓器是指鐵芯和繞組不浸漬在絕緣油中的變壓器。干式變壓器冷卻方式有自然空氣冷卻(AN)與強迫空氣冷卻(PF)兩種。干式變壓器結構類型有固定絕緣包封

    1、 關于干式變壓器

    干式變壓器是指鐵芯和繞組不浸漬在絕緣油中的變壓器。干式變壓器冷卻方式有自然空氣冷卻(AN)與強迫空氣冷卻(PF)兩種。干式變壓器結構類型有固定絕緣包封(SCB型)和不包封繞組結構兩種。從高低壓繞組的相對位置看有同心與交迭式兩種。同心式結構簡單,制造方便,大部分干式變壓器釆用這種結構。交迭式主要用于特種變壓器制造。

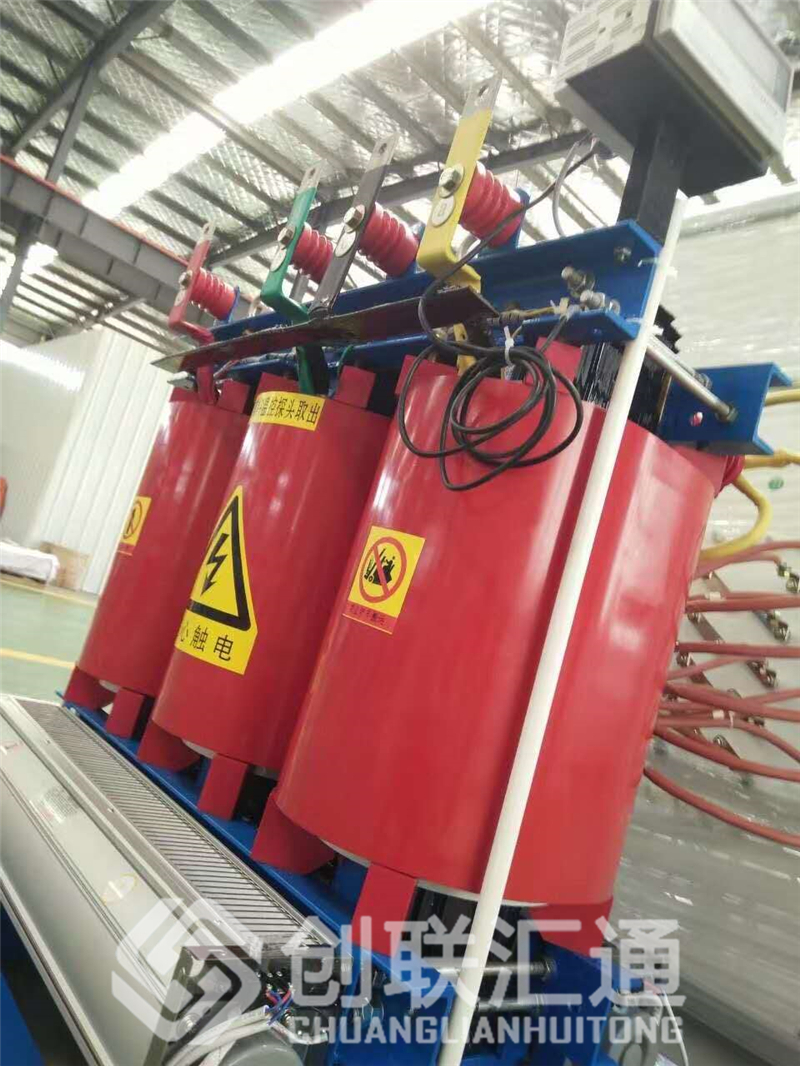

    干式變壓器



    2、 干式變壓器規格

    以SCB-11—1250KVA/10KV/0.4KV干式變壓器為例,來解釋干式變壓器型號的意義:在上面型號規格中,S表示三相電力變壓器,C表示變壓器繞組為樹脂澆成型固體,在C字母位置上G表示繞組外絕緣介質為空氣,B為泊式繞組,在B的位置上R表示纏繞式繞組,11是系列號,1250KVA為變壓器額定容量,10KV為變壓器一次側額定電壓,0.4KV為變壓器二次側額定電壓。



    3、干式變壓器技術參數

    干式變壓器技術參數有:①頻率50Hz,②空載電琉,要求少于4%,③低壓耐壓強度:2KV/min無擊穿,④絕緣電阻低壓側不少于2MΩ,⑤繞組連接方式:/Y/yn0,與D/yn0 ,⑥線圈允許溫升100K,⑦散熱方式:自然風冷或溫控風冷,⑧噪聲系數小于30dB。各種容量干式變壓器(SCB型)損耗參數如表1所示。



    4、 干式變壓器運行環境要求

    干式變壓器運行對環境要求如下:①環境溫度-10--45°,②空氣相對濕度:日平均不大于95%,月平均不大于90%,③海撥高度1600米以下(在額定容量下)。



    5、 干式與油浸式變壓器各自優缺點

    在造價上干式變壓器比油浸式變壓器貴。容量上油浸式變壓器的容量比干式變壓器做得更大。在地下層、樓層中及人員密集場所需使用干式變壓器。油浸式變壓器在先立變電所使用。箱式變電站一般用干式變壓器。場所空間較大時,使用油浸式變壓器,空間較為擁擠時,使用于式變壓器。區域氣候條件較潮濕時,使用油浸式變壓器。需要“防火防爆”的場所使用干式變壓器。干式變壓器承受負荷的能力要比油浸式變壓器差。干式變壓器應在額定容量下運行。而油浸式變壓器充許短時過載。



    6、 SCB型干式變壓器與SGB型變壓器區別

    在繞制線圈方面:SCB型干式變壓器低壓線圈采用箔繞。繞組結構:采用銅箔單層纏繞,層間材料含有潛伏性固化劑的環氧樹脂及下級復合箔。繞組材料:采用導電率極佳的無氧銅,含銅量99.99%。SGB型干式變壓器低壓線圈采用線繞。繞組結構:圓筒式線圈,多根普通玻璃絲包扁銅線。



    SGB型干式變壓器抗短路能力要強于SCB型干式變壓器。

    在散熱方面,SCB型干式變壓器要好式SGB型變壓器。在帶負載損耗方面,SCB型干變要低于SGB型干式變壓器。在溫升方面,SCB型散熱要好干SGB型。



    以上是北京創聯匯通電氣的回答,您如果需要更多變壓器信息,就咨詢北京創聯匯通。
