干式變壓器參數表及常見型號

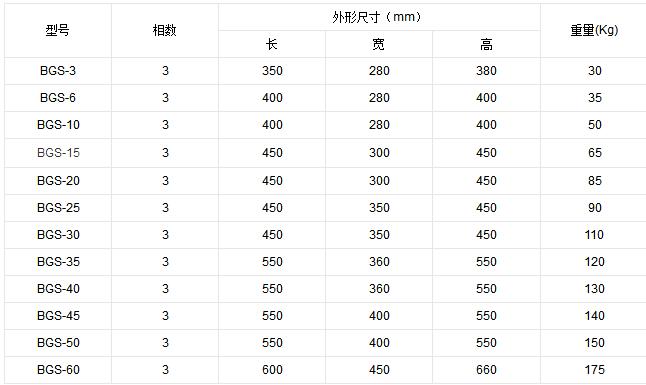

干式變壓器參數表

干式變壓器常見型號

　　1、從絕緣介質可分為SCB系列環氧樹脂澆注干式變壓器，絕緣材料為環氧樹脂。SGB系列H級絕緣非包封干式變壓器，絕緣材料為諾麥克紙杜邦漆。

　　2、從鐵芯材質分：硅鋼片鐵芯干式變壓器SCB，SGB系列。非晶合金鐵芯系列干式變壓器：SCBH、SGB系列。

　　3、從節能序列分：SCB9，SCB10，SCB11，SCB13，SCBH15，SGB9，SGB10，SGB11，SGB13，SGBH15系列等。

　　干式變壓器型號產品解答： 例如，（SCB10-1000KVA/0KV/0.4KV）：S的意思表示此變壓器為三相變壓器，如果S換成D則表示此變壓器為單相。C的意思表示此變壓器的繞組為樹脂澆注成形固體。B的意思是箔式繞組，如果是R則表示為纏繞式繞組，如果是L則表示為鋁繞組，如果是Z則表示為有載調壓（銅不標）。10的意示是設計序號，也叫技術序號。1000KVA則表示此臺變壓器的額定容量（1000千伏安）。10KV的意思是一次額定電壓，0.4KV意思是二次額定電壓。
